玻璃廠稱重配料自動控制系統（玻璃窯爐自動配料控制系統

一、主要目標：是根據原料配料的工藝要求，將顆粒狀或粉狀原料經稱量、混合等工序 ，配制為成份、水分合格的混合料并送入熔窯料倉。

二、組成部分：以散裝物料為主的材料配料控制系統、稱重配料自動控制系統由電子稱量機構、稱重控制儀表、PLC以及工業計算機四大部分組成。

三、玻璃窯爐自動控制系統特點

◆ 電子稱量機構一般指含傳感器、稱量倉、給料設備（氣動或電動閥門/電振機/螺旋絞刀） 和排料設備組成的計量單元，也可以是皮帶給料秤、螺旋給料秤等；

◆ 一般1臺稱重控制儀表連接1臺電子稱量機構，1臺電子稱量機構可對應1個或多個原料倉；

◆ PLC作為邏輯控制核心按工藝配方要求執行電子秤的稱量操作；

◆ 工業計算機（與普通計算機完全兼容，更為適應工業惡劣環境）作為上位機是人和機器對話

四、稱重配料自動控制系統計量軟件的主要內容：

● 計量控制有手動、半自動及全自動運行方式，并可以隨時切換；

● 配方表：配方編號、配方名稱、原料桶號、原料名稱、計量重量，可存儲2000種以上配方；

● 原料表：原料桶號、原料名稱、計量級別、落差、大小料供給、閥門開關時間；

● 動態計量程式表：含計量機構的名稱、計量時間、穩定時間、產量、歸零；

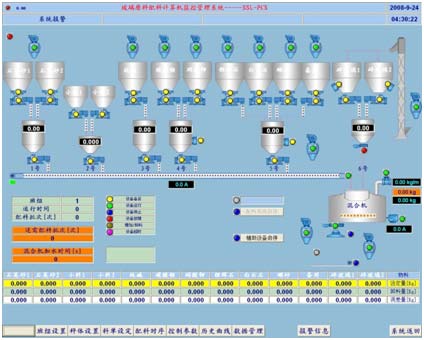

● 計量顯示主界面：含計量機構名稱、計量設定總重量、當前計量的實際總重量（動態顯示）、當前計量的材料名稱、當前計量的材料設定重量、當前計量材料的實際重量（動態顯示）；

●計量控制主界面：設置如下按紐開關—計量開始、計量停止、強迫單步停止（跳過某一種原料計量）、強迫全部停止（直接跳至結束）、計量（配料）復位（歸）；

●原料統計報表：可統計當天、當月或某段時間內某種、某幾種或全部原料的耗用重量；

●配方生產統計報表：可統計當天、當月或某月某段時間內某個、某幾個或全部配方生產重量、1#、2#兩個計量機構可分開或合并統計；

●有計量上下限超差報警；

● 用戶操作權限分級管理：a.超級用戶—可以設置調整所有的功能；b.配方管理員—只能設置配方；c.系統維護管理員：只能設置修改荷重傳感器等計量參數，不能看到任何配方資料。

 五、玻璃廠配料（窯爐配料）的原材料有顆粒狀、粉末狀、碎玻璃、水。一般給排料方式如下：

 ▲ 顆粒狀--選擇振動/皮帶方式；

 ▲ 粉末狀--螺旋方式；

 ▲ 碎玻璃--皮帶/鏈板方式；

 ▲水—電磁閥/變頻給水；

單臺產量<25t/h時，可用1個料庫對應1臺失重秤（失重稱的詳情請參考下面1節）的方式；

當需要用到絞刀給排料，或單臺產量>25t/h，或需要更高的計量精度時，采用計量倉的方式，1個計量倉可有多個原料倉。

例如某玻璃廠有16個原料倉（含備用倉），其稱量機構的方式選擇如下：
